頂點光電子商城2024年8月7日消息：近日，意法半導體推出尺寸緊湊的750W家電和工業設備電機驅動參考板，是其在電機驅動領域的一項重要創新。

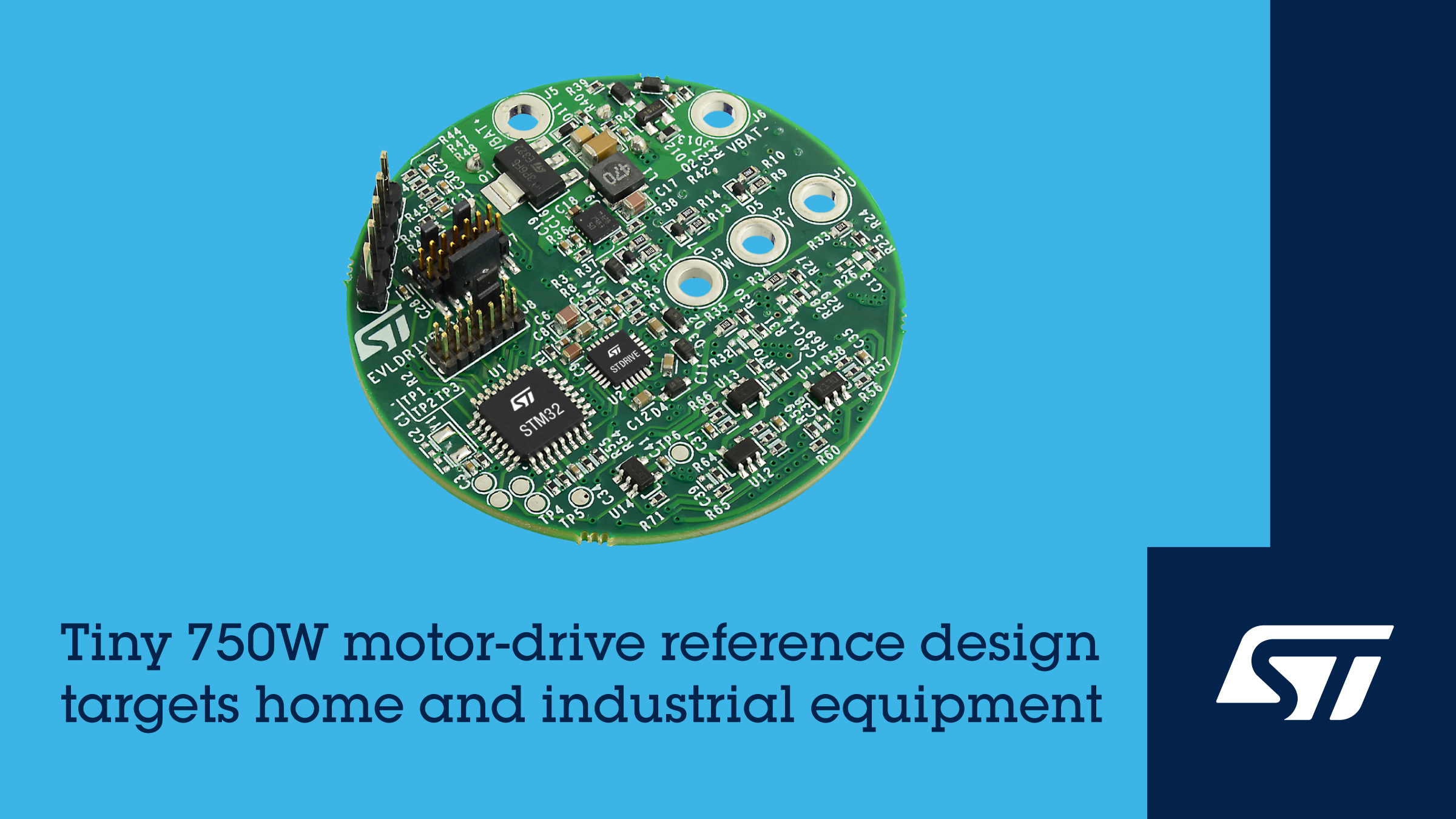

產品名稱是EVLDRIVE101-HPD（高功率密度）電機驅動參考設計，核心芯片是STDRIVE101三相柵極驅動器芯片，功率等級有750W，尺寸緊湊，直徑僅為50毫米的圓形PCB電路板。
STDRIVE101三相柵極驅動器芯片為電機帶來了高功率密度，同時保持極低的睡眠功耗，低至不到1uA。
在應用場景方面，該參考板的小巧外形使其能夠直接裝入吹風機、手持式吸塵器、電動工具、風扇等家用電器，同時也能輕松放入無人機、機器人以及電泵、制程自動化系統等工業設備的電驅裝置內。
其采用意法半導體穩健、緊湊的STDRIVE101三相柵極驅動器，允許開發者自由靈活選擇電機控制方法，如梯形控制或磁場定向控制（FOC），以及是否使用傳感器檢測轉子位置。
STDRIVE101驅動芯片由三個拉/灌電流600 mA的半橋驅動組成，工作電壓范圍為5.5V至75V，能夠滿足各種低壓電機的驅動要求。
該芯片集成了高低邊柵極驅動器穩壓電源和可配置漏源電壓（Vds）監測保護功能，還包含用于選擇直接高低邊柵極輸入或PWM控制的外部引腳。
開發人員可以利用STM32G0單線調試（SWD）接口連接微控制器交換數據，同時支持直接固件更新，便于修復軟件錯誤和啟用新功能。
電源級采用STL220N6F7 60V STripFET F7 MOSFET功率晶體管，其1.2mΩ的典型Rds(on)導通電阻有助于維持驅動能效，并簡化電機即插即用連接。快速上電功能可在電機閑置時斷開電源，節省電能，延長電池供電設備的續航時間。
驅動芯片內置的保護功能可確保系統安全和高能效，包括功率級電路MOSFET功率管的Vds電壓監測，以及欠壓鎖定（UVLO）、過熱保護和交叉導通預防等。
EVLDRIVE101-HPD電路板現可從意法半導體官網電子商城購買，開箱即用，為電機驅動系統的開發提供了極大的便利。
總之，意法半導體的這款750W家電和工業設備電機驅動參考板以其緊湊的尺寸、高功率密度、低睡眠功耗以及靈活的電機控制方法，為家電和工業設備的電機驅動系統設計帶來了全新的解決方案。
