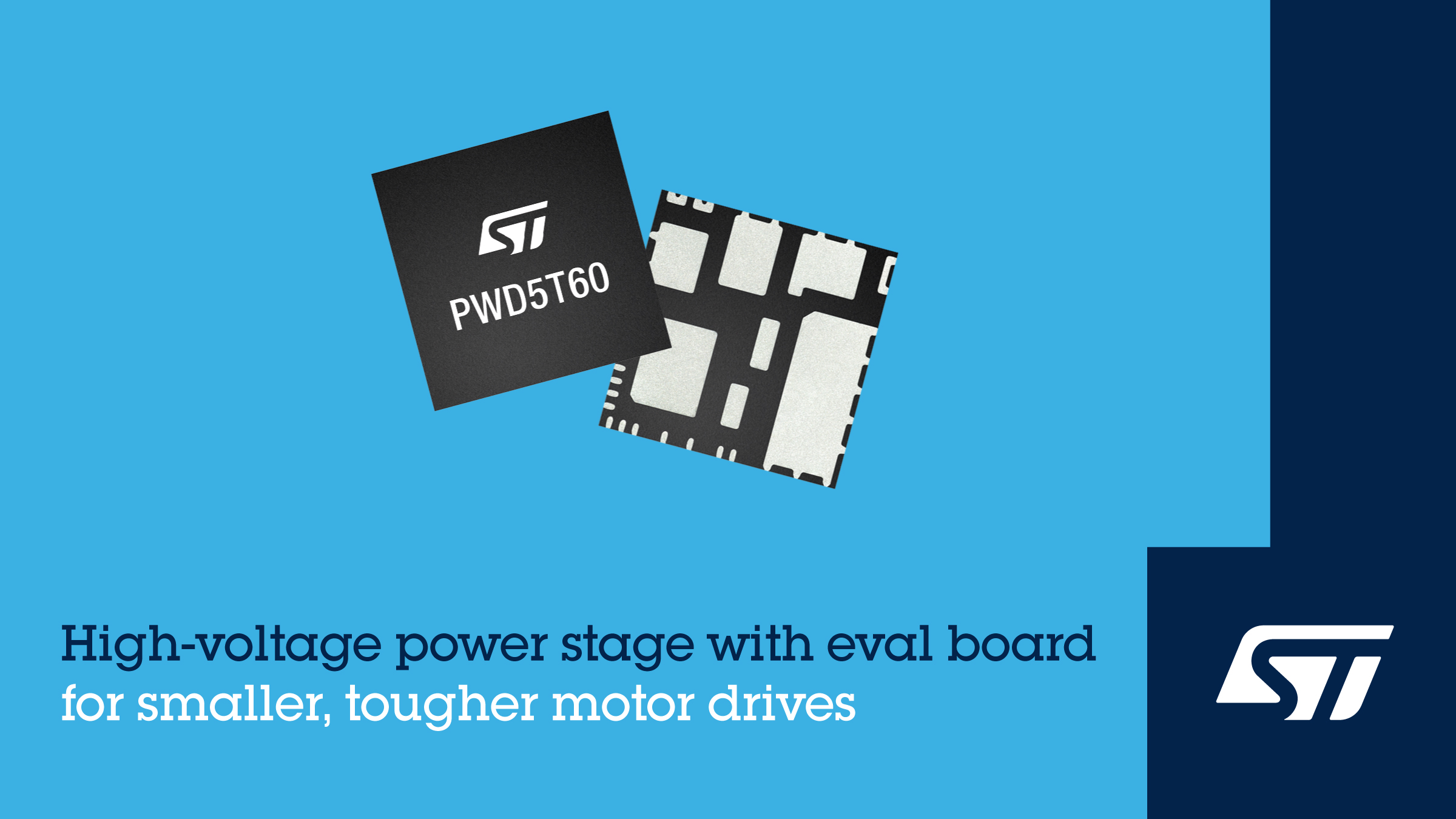

頂點光電子商城2024年9月26日消息：近日，意法半導體（STMicroelectronics）在電機技術領域取得了重要進展，推出了PWD5T60三相電機驅動器及支持靈活控制策略的即用型評估板EVLPWD-FAN-PUMP。
PWD5T60三相電機驅動器支持高達500V的工作電壓，適用于多種高壓應用場景。集成了高效的柵極驅動器和六個低導通電阻（RDS(ON)為1.38Ω）的功率MOSFET開關管，實現了極高的能量面積比。內置零壓降自舉二極管，大幅減少了外部元件需求，占板面積僅為傳統分立器件驅動器的30%，顯著提升了設計的緊湊性與可靠性。
PWD5T60高低邊MOSFET開關管的傳播延遲匹配精確，有效消除了開關周期的失真現象，為工作頻率的靈活設置提供了堅實基礎，從而實現了更出色的響應速度和能效比。支持9V至20V的寬壓輸入電源范圍，為開發者提供了極高的設計靈活性。低至3.3V的CMOS/TTL兼容邏輯輸入電壓簡化了驅動器與主控制器的連接過程，降低了系統集成的難度和成本。
PWD5T60三相電機驅動器特別適用于電扇、電泵等設備的開發，能夠顯著提升這些應用的開發效率與性能表現。
VLPWD-FAN-PUMP評估板集成了PWD5T60驅動器與STM32G0微控制器（MCU），能夠輕松處理矢量控制（FOC）或6步控制算法，驅動永磁同步電機（PMSM）和無刷直流（BLDC）電機。支持單電阻或三電阻電流檢測功能的靈活配置，滿足不同應用場景的需求。實現了緊湊的圓形電路布局，非常適合用于電扇和電泵等設備的測試與驗證。
該評估板配備總線電壓檢測功能以及為每個自舉電路設計的欠壓鎖定（UVLO）保護功能，確保驅動器在安全、高效的工況下運行。具備電源級，為驅動器提供穩定的12V和3.3V電源電壓，并在輸入端集成了完整的交流濾波器，進一步提升了系統的穩定性和可靠性。
EVLPWD-FAN-PUMP評估板即插即用，使用方便，運行X-CUBE-MCSDK電機控制軟件開發套件中的FOC和六步控制固件。
總之，意法半導體推出的PWD5T60三相電機驅動器及支持靈活控制策略的即用型評估板EVLPWD-FAN-PUMP，在電機驅動領域具有顯著的技術優勢和應用前景，將加速電扇、電泵等設備的開發進程，并推動整個電機驅動領域的技術進步。
