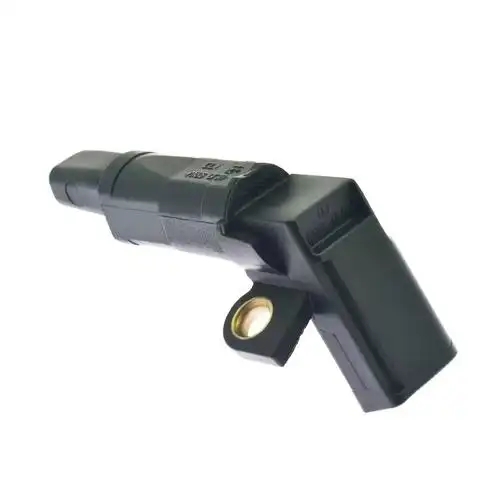

頂點光電子商城2025年2月17日消息：曲軸位置傳感器（Crankshaft Position Sensor，簡稱CPS）是一種關鍵傳感器，在汽車發動機電子控制系統中扮演著重要角色。以下是對曲軸位置傳感器的詳細介紹：
一、定義與功能
曲軸位置傳感器是用來確定當前曲軸旋轉所處位置，也就是曲軸的轉角和發動機轉速的一種發動機專用傳感器。它的主要功能包括：
探測活塞位置：通過感知曲軸的轉動角度來判定活塞在氣缸內的具體位置，這對于點火時刻和燃油噴射的控制至關重要。測量發動機轉速：曲軸位置傳感器能夠實時監測曲軸的旋轉速度，進而準確計算出發動機的轉速，為車輛的其他控制系統提供必要的參考數據。監視發動機工況：一旦發動機出現諸如失火或缺火等故障，曲軸位置傳感器能夠迅速捕捉到異常信號，并及時向發動機的控制單元發送警告信息。
二、類型與工作原理
曲軸位置傳感器主要有磁電感應式、霍爾效應式和光電式三種類型，其中光電式逐漸被淘汰。
磁電感應式：由永磁鐵、線圈和連接器插頭等組成。通過靶輪隨曲軸旋轉改變線圈內部磁場強度，從而產生感應電流。霍爾效應式：利用霍爾效應產生與曲軸轉角相對應的電壓脈沖信號。霍爾信號發生器安裝在分電器內，與分火頭同軸，由封裝的霍爾芯片和永久磁鐵作成整體固定在分電器盤上。當觸發葉輪上的缺口部分進入永久磁鐵和霍爾元件之間時，磁力線進入霍爾元件，霍爾電壓升高，傳感器輸出電壓信號。光電式：一般裝在分電器內，由信號發生器和帶光孔的信號盤組成。
三、安裝位置與作用
曲軸位置傳感器通常安裝在曲軸前端、后端靠近大飛輪處、曲軸中間或分電器內。其重要作用體現在以下幾個方面：
為發動機ECU提供信號：曲軸位置傳感器為發動機ECU提供曲軸轉角和轉速信號，以便確定噴射順序、噴射正時、點火順序、點火正時。配合凸輪軸位置傳感器工作：曲軸位置傳感器通常要配合凸輪軸位置傳感器一起來工作，確定基本點火時刻。通過曲軸位置傳感器可以知道哪缸活塞處于上止點，通過凸輪軸位置傳感器可以知道哪缸活塞是在壓縮沖程中。防止發動機失速：在發動機啟動過程中，曲軸位置傳感器可以檢測到發動機的轉速變化，從而防止發動機在低轉速狀態下失速。識別曲軸故障：當發動機的曲軸出現斷裂或失步現象時，曲軸位置傳感器的信號會發生異常，從而觸發發動機保護措施，避免發動機嚴重損壞。
四、維護與故障排查
為了確保曲軸位置傳感器的正常工作，應定期進行維護和檢查。一旦發現傳感器出現故障或信號異常，應及時進行排查和更換。在排查過程中，可以使用專業的診斷工具來讀取傳感器的數據，以便更準確地定位問題所在。
綜上所述，曲軸位置傳感器是發動機電子控制系統中的重要組成部分。它的精確性和可靠性對于發動機的穩定運行和性能發揮至關重要。因此，在汽車維修和保養過程中，應給予曲軸位置傳感器足夠的重視和關注。
