近日，靈明光子發布了一款高精度低功耗dToF深度傳感器ADS6401。

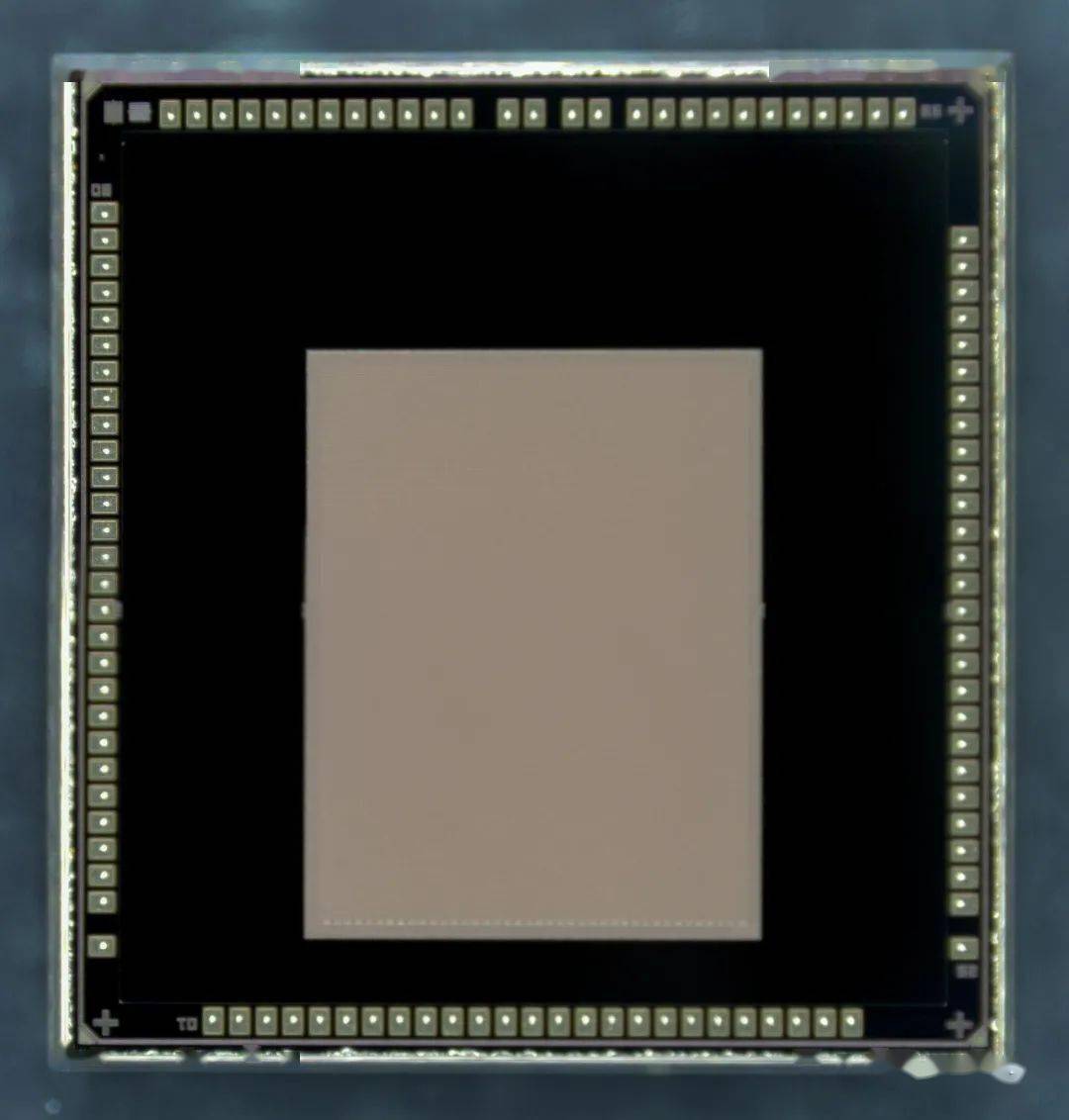

ADS6401是國內首款完成量產驗證的3D堆爵dToF傳感芯片，感光區尺寸為1/6,76，對角線長度為2.6mm，實現有效像素210x160共33600個SPAD像素，像素尺寸10um，芯片總面積為3.6 x3,4mm。有效深度輸出為240個點/分區，4分區整合下為960個點: 芯片支持灰度圖和深度圖兩種方式輸出，PDE@940nm14~20%，測距范圍支持0-19m。帶有片上溫度檢測和電壓檢測:芯片通過片上驅動信號，可以輸出高頻脈沖驅動外部driver，波形可調控，可在主/從兩種模式下，利用VSYNC信號和RGB攝像頭同步。
dToF（direct Time of Flight）是一種主要用于測距及3D成像的深度傳感器技術方案，它可以直接向待測物體發射光脈沖并捕獲反射光脈沖，通過記錄光脈沖的飛行時間來計算待測物體的距離。dToF測距能力優異，可搭載性高，其低成本、低能耗、高可靠性等特性可滿足從手機到汽車、家居到工業絕大多數常見平臺的搭載要求，在可預見的未來將一直作為主流深度傳感技術之一存在。
ADS6401可以匹配多種發光端光學設計，支持點線面等不同的發光模式，在低功耗情況下呈現出色的測距性能。芯片的輸出數據為統計直方圖形式，配合客戶的主控芯片進行計算深度，相比于片上直出深度的模式，能夠開放更全面的測距功能。
另外，ADS6401芯片具備高效的多區控制和多區數據直出能力，可以利用4分區實現 120/240 FPS的超高子畫幅恢率為高速影像和AR交互提供支持。同時，通過配合分區/單區不同類型的激光驅動模式，可以實現分區/單區的分別工作調用，在此基礎上能夠進一步降低全畫幅的分辨率要求，最終實現整體系統功耗的進一步降低，將發射端和接收端的總功耗控制在100mW以下。
ADS6401芯片是專為消費電子設備設計的低功耗3D深度感知芯片，可以兼容點激光、線激光、面陣激光的投射端，深度感知分辨率最高達到960點。廣泛應用于智能手機、MR/AR眼鏡、智能攝像頭、筆記本電腦、平板電腦、專用設備、掃地機器人、無人機等行業的實時三維測距及建模類應用。
ADS6401芯片目前已經完成了包括工藝驗證、自動化測試、良率提升和可靠性測試等多個步驟的芯片量產準備。
深圳市靈明光子科技有限公司成立于于2018 年，公司總部位于深圳南山，并在美國硅谷設有研發中心。主要產品包括硅光子倍增管、單光子成像傳感器芯片等，主要應用在激光雷達、消費電子和其它高性能深度傳感系統上，能幫助智能硬件實現三維感知能力的飛躍。致力于應用國際領先的單光子探測器技術，研發及制造高性能光電傳感器芯片。
未來，公司將繼續進行多產品線深度布局，同時加快dToF技術在車載、消費電子和XR領域的應用落地，加速成長為國際3D傳感器半導體龍頭企業。
