黑白相機與彩色相機的應用區別，簡單來說就是定性定量分析與絢爛圖案采集的應用區別。
一，彩色相機的成像核心

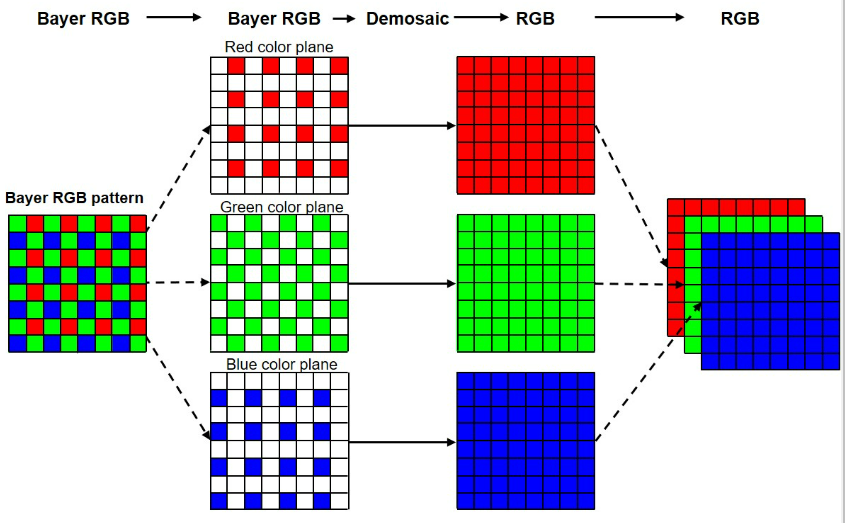

1974年，柯達公司的工程師Bryce Bayer提出了一個全新方案，在圖像傳感器前面，設置一層彩色濾光片陣列（Color Filter Array，CFA） ，有間隔的在每個像素上放置單一顏色的濾鏡。 這樣，每個通道能得到一個部分值空缺的圖片，然后通過各種插值手段填充空缺的值，進而得到彩色圖像。
拜耳陣列是實現CCD 或CMOS 傳感器拍攝彩色圖像的主要技術之一。它模擬人眼對色彩的敏感程度，采用1紅2綠1藍的彩色濾光片陣列，對光線進行過濾。
絕大多數彩色相機的成像核心，是在圖像傳感器（CMOS/CCD）前覆蓋一層名為“拜耳濾光陣列”的微小涂層。這層濾鏡由紅（R）、綠（G）、藍（B）三種顏色的小方塊組成，其原理是讓每個像素點只能接收一種顏色的光。彩色濾光層使不同像素獲得不同的顏色信息，從而通過插值算法合成彩色圖像。
通過拜耳陣列實現彩色相機能夠獲得絢爛多彩的圖像，在安防監控、攝影攝像等一些對細節、色彩成像要求較高的應用被采納。從這個角度來看，黑白相機的世界色彩暗淡、沉重，給人一種無法愉悅的體驗。那么黑白相機存在的意義在哪里呢？
二，彩色相機的短板
要了解黑白相機存在的意義，我們先探究一下彩色相機的短板。
采用拜耳陣列的彩色相機，雖然可以獲取絢爛的圖案，但是這個設計在熒光成像下卻暴露了很大的局限性。因為這層濾光片在讓特定顏色通過的同時，會吸收或反射掉其他波長的光，這相當于在做“減法”。
這直接導致彩色相機會存在兩個天然的短板：信號衰減和信噪比劣化。濾光圖層的存在會吸收/反射一部分本應抵達芯片的有效熒光信號，使得整個芯片的靈敏度降低。在本就信號微弱的熒光成像條件下，這種信號衰減會進一步降低最終成像的信噪比，影響圖像質量和定量分析的準確性。
如下圖所示，這張圖展示了彩色相機核心的“拜耳濾鏡”。每個小方塊代表一個像素的濾色片（R-紅, G-綠, B-藍）。可以看到，在不同色光下，只有對應顏色的像素才能讓光線通過，其他顏色的像素則會吸收/反射該光線，這正是彩色相機捕獲色彩信息的基礎，也是其會損失光信號的原因。
三，黑白相機的優勢
黑白相機因為沒有這層彩色濾鏡，它的每一個像素都能無差別地捕捉所有波長的入射光，直接記錄下光線強弱的真實灰度信息。這種“純粹性”意味著它在做“加法”。
因此，黑白相機的優勢也有兩點：最大化集光效率和奠定高信噪比基礎。沒有濾光層的吸收和反射，入射光的利用效率達到最高，特別適合捕捉極其微弱的信號。在熒光成像中，能捕獲到盡可能多的光子，為獲得高信噪比圖像打下了堅實基礎。

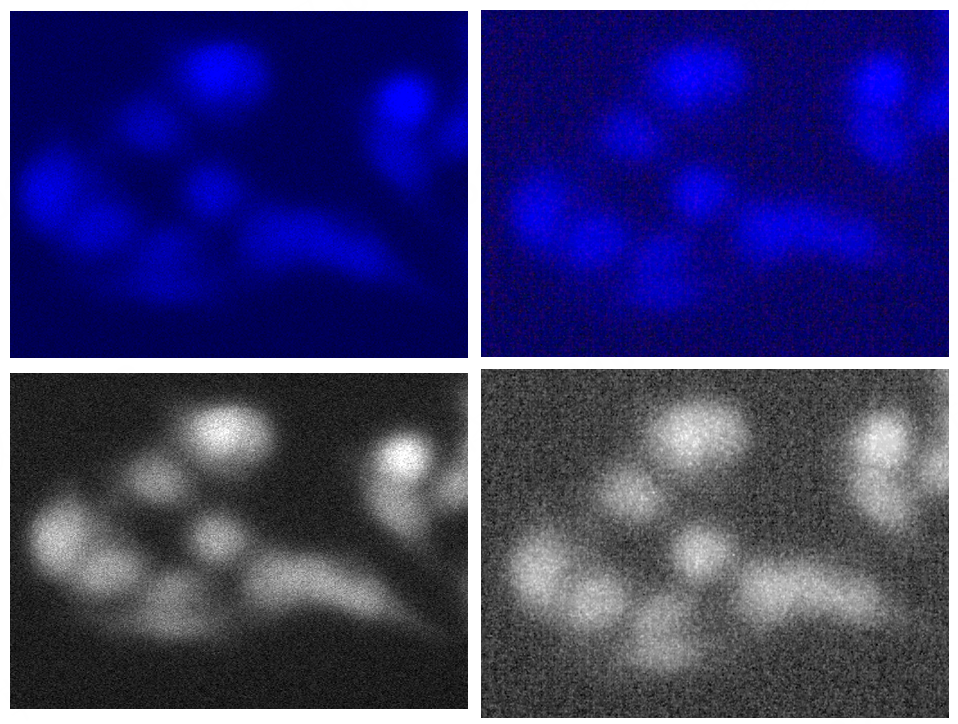

下圖對比展示了相同顯微鏡系統光路下，濱松Flash4.0 LT3黑白相機與彩色相機在相同條件下（物鏡20x/0.4，樣品：結腸癌細胞+EDU熒光染料）的成像效果。
左上（濱松偽彩圖）與左下（其灰階圖）：得益于6.5 μm的大像素設計與無濾光片的光子全捕捉能力，圖像信噪比極高，細胞輪廓清晰，細節豐富，偽彩合成后的色彩區分明確。
右上（彩色相機彩色圖）與右下（其灰階圖）：盡管像素尺寸更小（2.2 μm），但因濾鏡造成的信號損失及插值算法干擾，圖像背景噪聲相對明顯，細節清晰度與信噪比表現均遜于前者。
正是這種成像原理上的根本差異——“減法”猜色與“加法”收光，決定了在微弱光信號應用中，黑白相機能夠提供更原始、更真實、更高質量的數據基礎。
所以，黑白相機與彩色相機沒有本質上的好與壞，只是根據不同的應用場景，進化出了各自追求的性能極致。
下面我們再針對相機的一些常見誤區來進行分析。
誤區一：像元尺寸越小，分辨率越高
我們經常會以為，在感光面積相同的情況下，像元尺寸越小，像素數量越多，分辨率一定會越高。理論上確實如此，但是在實際情況中，有效分辨率才是真理。
舉個例子，一臺標稱140萬像素的拜耳陣列結構彩色相機，由于上述講解的其會吸收或反射掉一些光，真實捕獲的綠色信息僅來自約70萬個像素，紅、藍色信息各來自約35萬個像素。其余色彩全靠算法“腦補”。這導致彩色相機的有效分辨率實際上大打折扣。

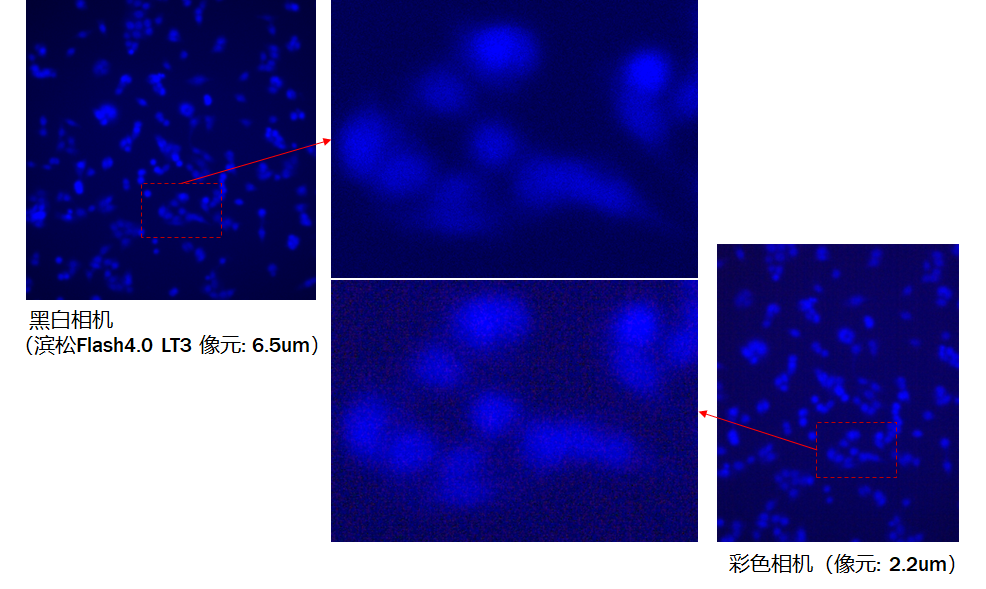

如下圖所示，濱松Flash4.0 LT3（像素尺寸6.5 μm）這樣的黑白相機，與像素尺寸小得多（2.2 μm）的彩色相機相比，在分辨率表現上并無顯著差異，甚至在細節的表現上更優。
黑白相機的每一個像素都在進行真實、完整的信號采集，不存在信息插值。因此，在相同的光學條件下，其對細節的真實還原能力也往往更勝一籌。這也是很多人會存在疑惑，為什么濱松相機像元尺寸更大、像素更少，但是最終成像細節效果卻更優，或者相差不大的原因。
誤區二：Binning操作可以顯著提升圖像效果
Binning（像素合并）是一種通過合并相鄰像素來提升感光度和信噪比的技術。但這項技術在彩色相機上效果有限。
因為在彩色相機上進行Binning（如2x2合并），合并的是不同顏色濾鏡的像素。這雖然增大了等效感光面積，但合并的是不同波長的信號，且依然無法擺脫插值算法的固有信號衰減。其信噪比的提升幅度，遠不如在黑白相機上那樣顯著。

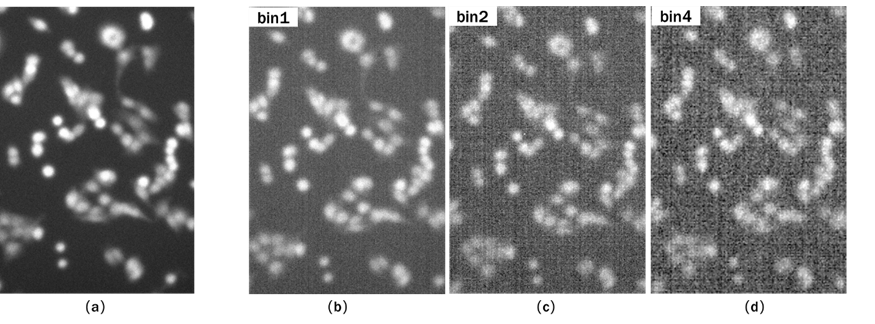

如下圖所示，隨著Binning階數增大，彩色相機的圖像細節會變得非常模糊，信噪比提升卻未達預期。而濱松Flash4.0 LT3（像素尺寸6.5 μm）黑白相機則能通過Binning，在保持細節的同時，獲得質的信噪比飛躍。
誤區三：黑白相機只能拍出黑白圖像
真相是黑白相機也能拍出彩色圖像。通過分通道采集和后期合成技術，黑白相機實現的彩色成像反而更加真實。
通過輪換不同通道的濾光片，分別采集樣品在各通道下的、信息完整的高質量灰度圖像。使用專業軟件（如濱松的HClmageLive），將不同通道的灰度圖像輕松合成為清晰的偽彩圖像。

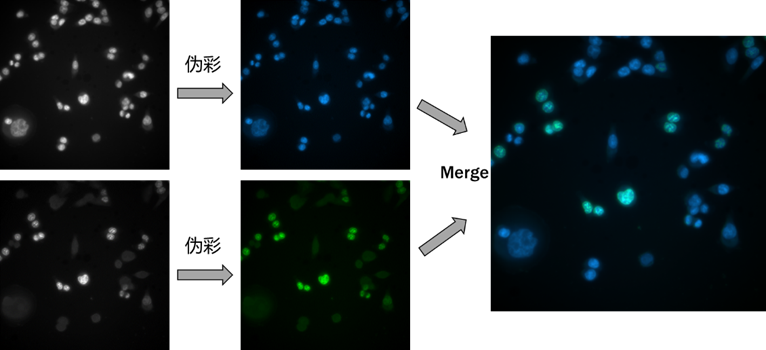

如下圖所示，這張圖清晰地展示了濱松Flash4.0 LT3（像素尺寸6.5μm）黑白相機實現高質量彩色成像的獨特流程：它首先直接捕獲高分辨率、高信噪比的原始灰度圖像，再通過靈活、可控的通道合并（Merge）操作，合成為信息豐富、細節清晰的彩色圖像。這種方法不僅操作簡便靈活，更在最終圖像的質量和分辨率上表現突出，尤其適合于需要精確分析的熒光成像應用。
所以，黑白相機的主要應用場景是采集真實的微弱熒光信號，以獲得最真實的圖像數據。
