頂點光電子商城2025年10月11日消息:近日,Bourns 全球知名電源、保護和傳感解決方案電子組件領導制造供貨商,全新推出SRF1206A-501Y 和SRF1206A-172Y兩款大電流共模扼流圈系列,為設計人員提供更多阻抗與電流選擇,并作為 Bourns?符合AEC-Q200標準、車規級 SRF1206A 系列的擴充產品。
這兩款新型共模扼流圈采用單體鐵氧體磁芯設計,并具備閉合磁路,能提供優異的磁屏蔽效能。同時搭配扇形繞組結構,可提升繞組間的介電強度。其阻抗范圍涵蓋 500 至 1700 歐姆 (Ω),額定電流最高可達 10 A,工作溫度范圍則為 -40 至 +125 °C。

兩款產品均能在寬頻范圍內(覆蓋車載電源高頻干擾頻段)提供高阻抗,有效抑制共模噪聲。SRF1206A-172Y的阻抗(1700Ω)顯著高于SRF1206A-501Y(500Ω),適用于對EMI抑制要求更嚴苛的場景。SRF1206A-501Y支持10A額定電流,適合高功率車載電源(如DC-DC轉換器、電機驅動)。SRF1206A-172Y額定電流為4.8A,更適用于低功率信號線或?qū)ψ杩挂髢?yōu)先的場景。SRF1206A-501Y的直流電阻僅4.5mΩ,SRF1206A-172Y為21mΩ。低電阻意味著更少的功率損耗,提升系統效率。
符合AEC-Q200標準,通過嚴苛的環境測試(溫度循環、振動、濕度),確保在汽車電子中的長期穩定性。工作溫度范圍覆蓋-40°C至+125°C,適應發動機艙、車載電池等極端環境。
結構與工藝優化方面,采用單體鐵氧體磁芯與閉合磁路設計,提供優異磁屏蔽效能,減少外部磁場干擾。扇形繞組結構提升繞組間介電強度,增強耐壓能力(支持500VAC@3mA的Hi-Pot測試)。

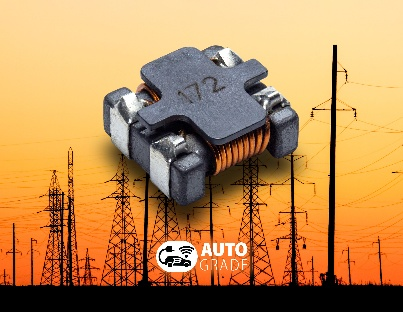

Bourns? SRF1206A-501Y和SRF1206A-172Y大電流共模扼流圈
應用場景推薦,SRF1206A-501Y(高電流型)適用于車載電源:DC-DC轉換器、開關模式電源(SMPS)。電機驅動:電動汽車的電機控制單元(MCU)電源線。高功率系統:電池管理系統(BMS)的主電源路徑。SRF1206A-172Y(高阻抗型)適用于信號線濾波:車載CAN總線、傳感器信號線。低功率設備:車載音響、導航系統的電源輸入。EMI敏感場景:需要嚴格抑制高頻噪聲的工業控制系統。
選型建議,優先選擇SRF1206A-501Y:若系統電流需求≥5A,或需降低功率損耗(如電池驅動設備)。優先選擇SRF1206A-172Y:若空間受限且需更高阻抗(如緊湊型車載ECU),或電流需求≤5A。兼容性考慮:兩款產品尺寸相同,可互換使用,但需重新評估阻抗與電流參數對系統的影響。
