在講解空間光調制器LCOS-SLM的刷新頻率之前，需要先介紹下時序電路結構和驅動類型。

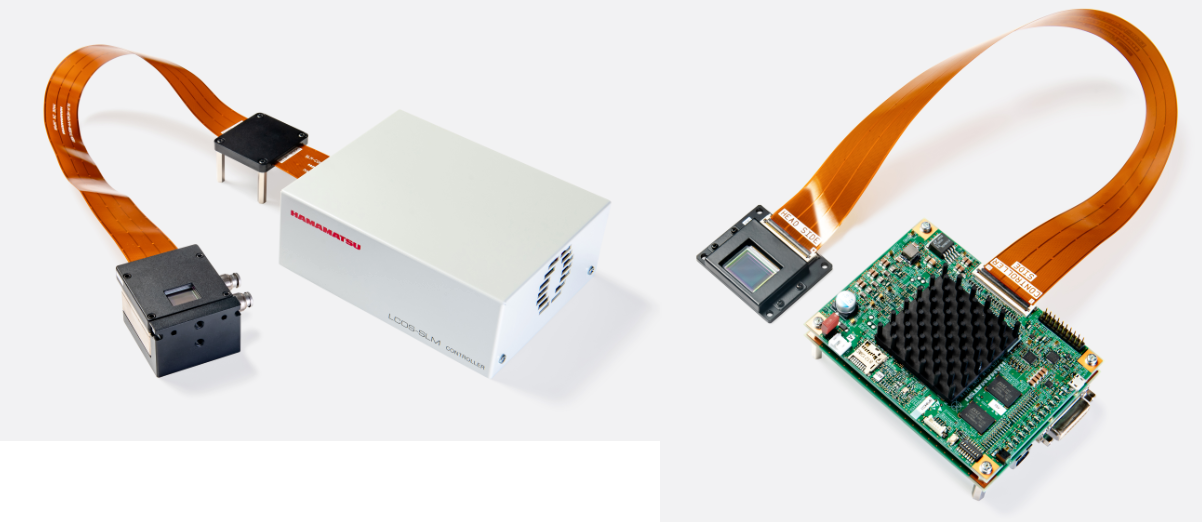

濱松空間光調制器有標準品(Standard type，下圖左)和板級(OEM type，下圖右)兩種產品，他們的主要區別是OEM type在操作上具有更高的靈活性，可以使用外觸發模式控制，價格相對低，適用于工業的客戶群體。但是OEM type沒有提供電源適配器、視頻線等配件，也沒有進行封裝，因此對于科研客戶來說，可能會有一定使用上的困難，因此不建議科研用戶使用。
一，空間光調制器的時序電路結構

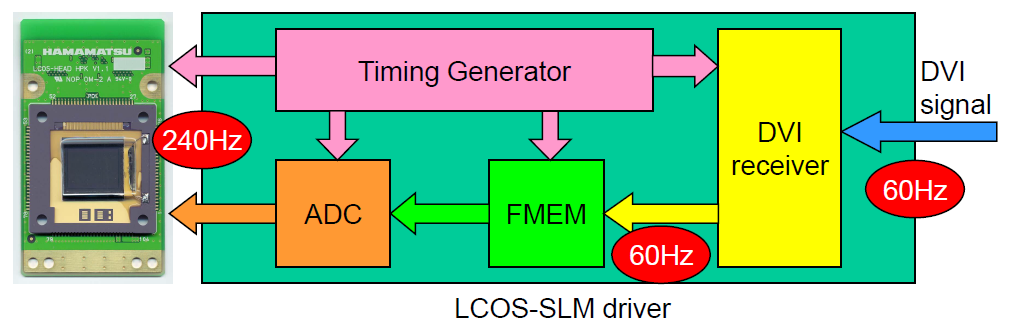

空間光調制器主要分為兩個部分，液晶頭（LCOS Head）和控制器/箱（Controller）。對于standard type來說，計算機通過DVI接口將8bit圖像數據傳遞給控制器，在控制器中，進行非線性補償后，轉化為12bit信號由控制器內的數模轉換器轉換為模擬信號，輸入到液晶頭中。控制器中主要包含以下幾個部分：DVI接收器，FPGA，幀內存（Frame memory）, 12 bit 數模轉換器（DAC）。

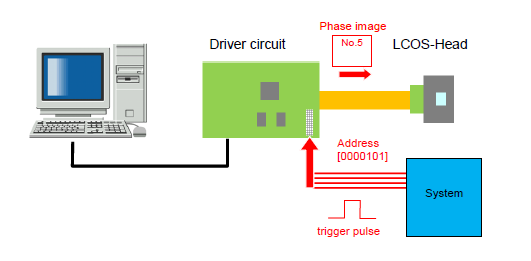

對于OEM type來說，除了使用和standard type一樣的DVI控制方法之外，還可以使用外觸發控制。
二，空間光調制器的驅動類型
對于standard type來說，只開放了DVI信號驅動一種控制方式，DVI信號的刷新頻率60Hz, 所以standard type的產品在計算液晶的刷新頻率時要將DVI的刷新頻率計算在內，所以速度相對來說比OEM type要慢。而OEM type除了可以使用DVI信號驅動之外，還可以使用外觸發trigger方式驅動。外觸發驅動可以實現最大化的利用液晶的刷新頻率，達到產品性能范圍內的最高速刷新頻率。
三，空間光調制器的刷新頻率與計算方法
對于standard type, 液晶的響應時間，從發出圖像信號開始，到液晶調制完成，主要有兩個時間，一個是DVI信號的刷新時間，為1/60Hz=16.7ms; 另一個是液晶的響應時間（fall time）。所以隨后的刷新頻率為：
Standard type = 1/(16.7ms + fall time)
對于OEM type, 使用外觸發控制時，刷新頻率只跟液晶的fall time有關，因此：
OEM type = 1/fall time

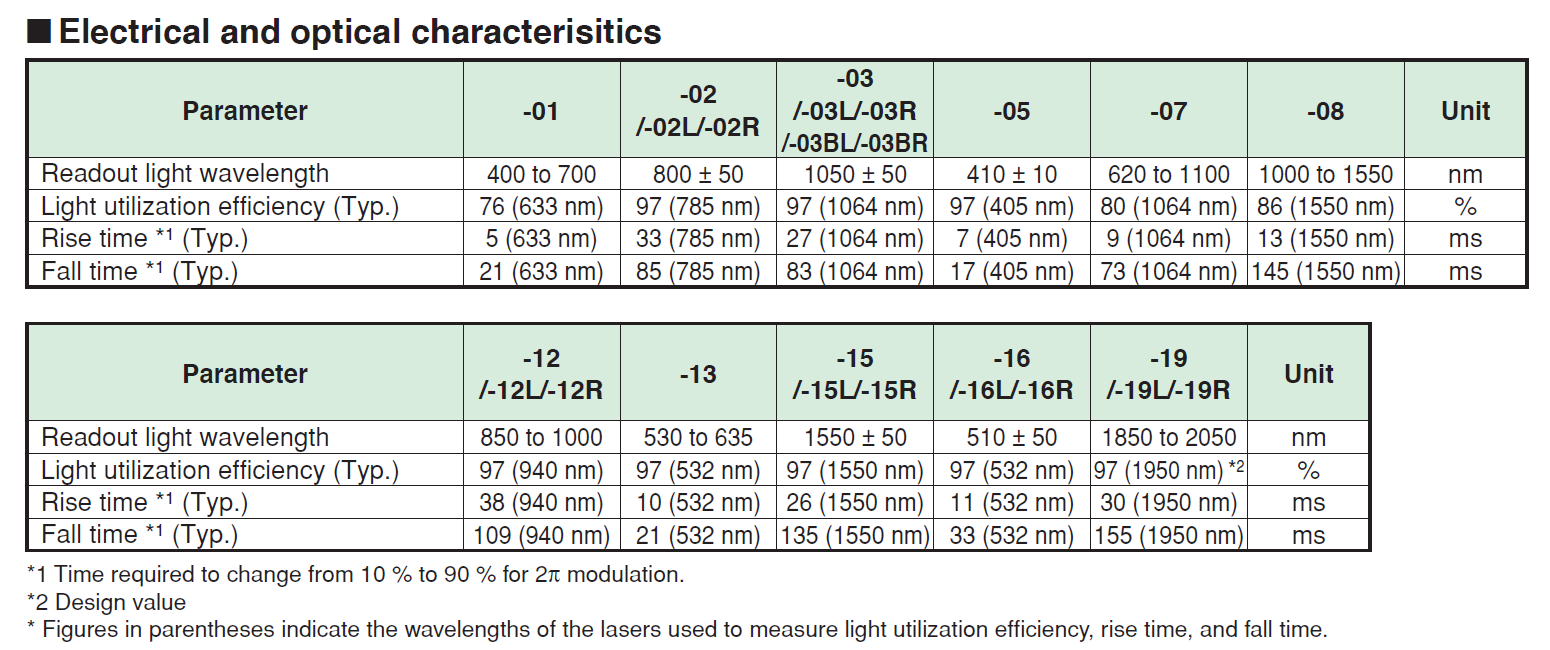

四，空間光調制器的fall time查詢表及最高刷新頻率
另外刷新頻率和穩定性相關，穩定性越高，速度越慢，X15213系列可以提供高穩定性版本。
