昨日，濱松隆重介紹了兩款太赫茲波光譜分析儀，均采用了衰減全反射（Attenuated Total Reflection，簡稱ATR）技術。

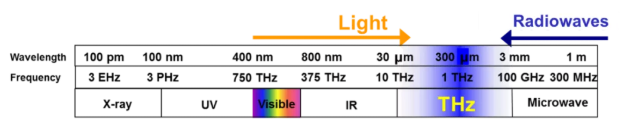

1太赫茲（Terahertz，簡稱THz）等于1012赫茲。太赫茲波是指頻率在0.1至10太赫茲，波長在30μm至3mm的電磁波。與傳統紫外光、可見光和紅外光相比，太赫茲波擁有它們不具備的檢測樣品結晶度和水分含量等信息的能力，因此在分析領域具有很大的研發潛力。近年來，全世界都在研究太赫茲波在工業和通信等領域的應用，相關的學術報告也越來越豐富。在實際的應用場景中，太赫茲波光譜分析儀的功能也越來越完善。
太赫茲波光譜分析儀的主要測量手段是太赫茲時域光譜（THz-TDS）。太赫茲時域光譜是一種相干探測技術，目前主要分為透射、反射、衰減全反射三種。
衰減全反射ATR

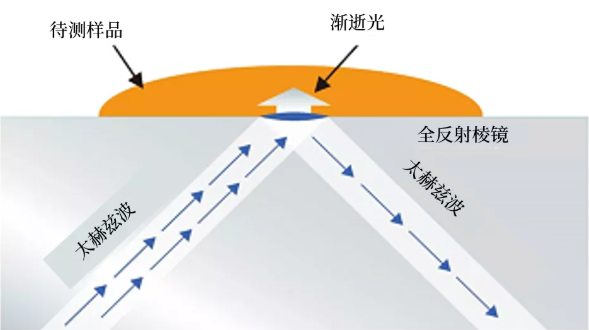

衰減全反射是利用樣品對射入的太赫茲光譜具有很強的吸收作用的原理，當太赫茲光譜經過高折射率的棱鏡后，產生折射，入射到小折射率的樣品上，就會在ATR棱鏡界面產生全反射。在太赫茲光譜入射到樣品的過程中，會在樣品中穿透一定的深度，全反射過程中就會產生漸逝波。由于漸逝波是從樣品中反射回來的，所以會帶有樣品的信息。這就是衰減全反射太赫茲波光譜分析儀的原理。
濱松一直在進行太赫茲波的基礎和應用研究，并致力于將其市場化。由于在太赫茲波光譜分析儀中會用到多種棱鏡，因此，濱松對太赫茲波波片的開發也進行了大量的投入。此次濱松推出的兩款太赫茲波光譜分析儀正是基于衰減全反射開發出來的，分別是臺式太赫茲光譜儀C12068和手持式太赫茲光譜儀C16356。
臺式太赫茲光譜儀C12068

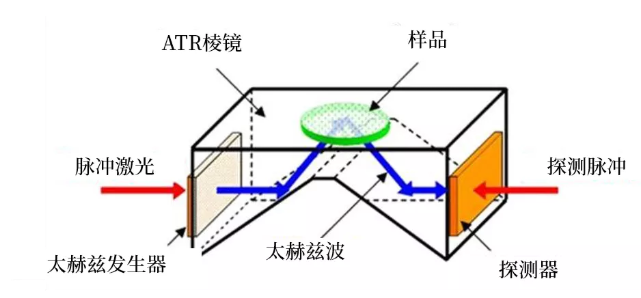

臺式太赫茲光譜儀C12068的ATR棱鏡，是由濱松自行研發的，集成了太赫茲波發射器和探測器。通過ATR棱鏡，可使太赫茲波完全在棱鏡中傳播，這樣就避免了空氣中水蒸氣和氮氣的影響，使檢測的結果更加準確。
臺式太赫茲光譜儀C12068的操作方法十分簡單，只需要將樣品（液體或者粉末都可以）放置在檢測處，就可以檢測出樣品的分子間振動和晶格振動信息。
臺式太赫茲光譜儀C12068的產品特點是樣品檢測具有高穩定性和高重復性，應用范圍包括光學常數測量（太赫茲范圍內）、含水量估算、結晶度監控器、與水相互作用的評估，以及其它太赫茲光譜應用。

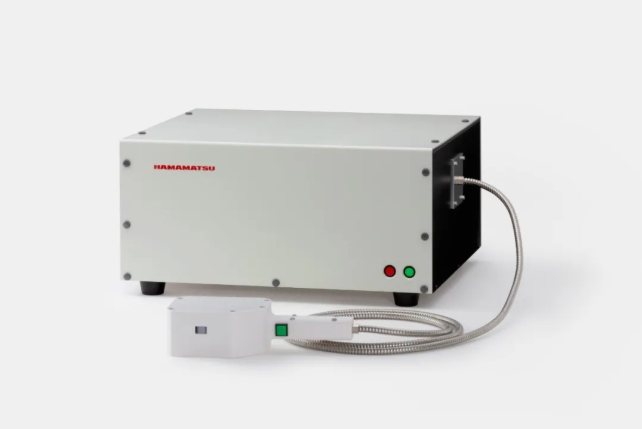

手持式太赫茲光譜儀C16356
為了方便操作和攜帶，增加太赫茲光譜儀的應用場景，濱松在臺式太赫茲光譜儀的基礎上進行了重新設計，將原來的光學系統改為光纖和光通信器件，然后配套的將傳統太赫茲波的電學測量方法，改進為光學測量方法。在結構上，使用光纖連接探頭，除了使設備的結構更加緊湊外，還能保證探頭自由移動，增加了檢測的靈活性。
C16356也是世界上首臺探頭分離的ATR太赫茲波光譜分析儀，具有體積小、重量輕和抗震強等優點。通過一系列的設計優化，減少了光學部件和電線的數量，體積縮小到只有0.055m3，為臺式的60%，重量減輕到只有20KG，一個成年人就可以拿得動。
通過優化設計之后，對于不方便移動的大型樣品、軟固定和活體等檢測對象，都可以進行輕松的檢測。因其具有更加便于攜帶的特性，C16356將更廣泛的應用在化學品、食品、藥品生產現場的質量控制。
目前，這兩款產品都已投入市場，進行正常售賣。
