頂點資訊2021年11月5日消息,楷登電子(Cadence DesignSystems, Inc)發布了業內首批經過驗證的IP(芯片設計套件)。幾周之前,外圍部件互連專業組(Peripheral Component Interconnect Special Interest Group,簡稱PCI SIG)發布 PCIe 6.0 規范的最終草案。

PCI是由英特爾于1991年提出,并與Compaq、DEC、HP、IBM和AST等100多家企業聯合組件了PCI集團。PCI SIG擁有并管理開放式行業標準---PCI規范,并負責定義和實現新的I/O(輸入/輸出)規范。目前,全球有900多家業界領先企業加入了PCI SIG。
楷登電子新發布的IP已經上市,芯片開發人員在設計過程中可以獲得PCIe 6.0 支持并對其進行測試。
該IP包含一個基于數字信號處理器(DSP)的PHY(物理接口)和一個控制器。控制器支持 PCIe 6.0 的所有關鍵特性,比如四級脈沖幅度調制 (PAM4) 信號、FLIT模式、高達 64 GT/s 的數據傳輸速率(雙向)、L0p 功率狀態和低延遲前向糾錯(FEC),而且采用多數據包處理架構,在X16配置重支持高達1024位寬的數據路徑。

該IP還專門為臺積電設計了N5節點,能夠提供給圖形處理器、SSD控制器、AI/ML/HPC加速器以及其它需要支持PCIe 6.0高帶寬特殊應用集成電路(ASIC)的開發人員使用。

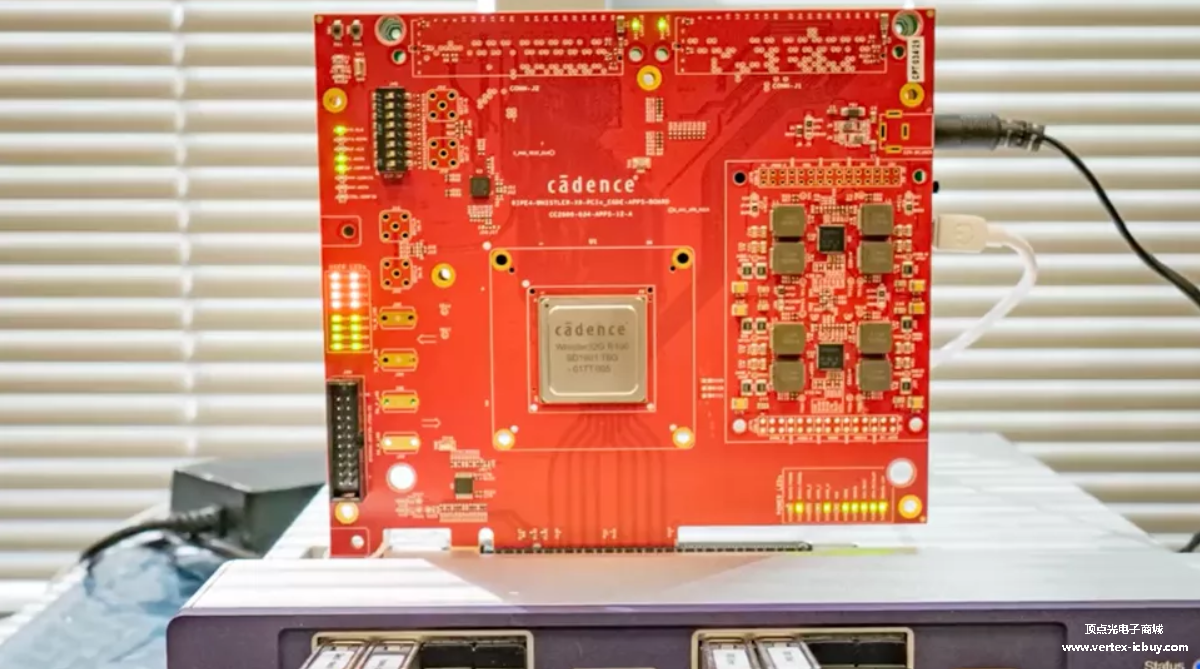

除IP封裝,楷登電子還提供了采用N5節點的PCIe 6.0測試芯片。該測試芯片能夠在所有數據速率下,測試PCIe 6.0實現的信號性能和完整性。

該測試芯片集成了一個PAM4/NRZ雙模發射器,在提供最佳信號的同時,還能保證信號的對稱性、完整性和線性度,使信號維持在低抖動的狀態。為了具備復雜的數據恢復功能,測試芯片還集成了一個能夠負載傳輸速度達到64GT/s時,超過35dB的通道損耗和信號損傷的接收器。
