在LEDdriverIC電源電路中,人們一般會在操縱引腳的GD端串聯1顆電阻,其功能具體包含:
1.操縱MOS管的開關速度,數據過大,打開時間過慢,數據過小,會造成較高的諧振。
2.吸收MOS管寄生電容和布線造成寄生電感的振動;

對于情況1,能夠由下列公式算出電阻阻值的大?。?0RC當中R是串聯電阻阻值,C為Cgs(可由datasheet中的Ciss和Crss計算算出),Ton為開關導通的時長,這一時長能夠由占空比與開關頻率計算算出,文中以1個實際案例解說該問題,因?yàn)樵O(shè)計中替換MOS管,未替換相應的串聯電阻,察覺電感和VGS的波形下述圖示:

對于情況2,因?yàn)椴淮_定性布線電感的數據,也許需用實際調試過程進行調整電阻阻值;

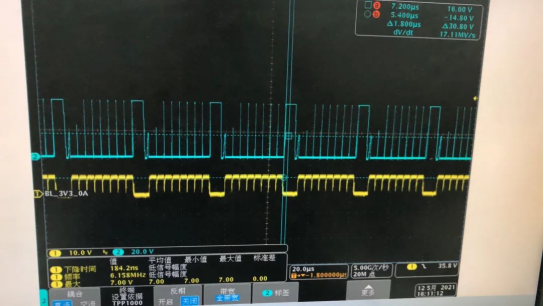

黃色的是VGS的電壓,藍色的是電感的電壓波形,從黃色波形能夠看得出VGS打開電壓在每一個開關電源的周期都產生了下拉,MOS管未順利打開,經調查原因發現先前采用的MOS管Ciss值很小,計算算出的Cg很小,這種計算算出的R阻值相對性較大,而替換新的MOS管,Ciss值很大,這時相應的R阻值需用相應較小,后由公式推算,調整R的阻值,波形恢復正常。
MOS管的D,G,S管腳之間會有寄生電容,舉例子,著名的米勒電容,G和S的電容CGS,D和G的電容:CGD,反方向傳輸電容,熟知的米勒平臺跟其密切相關;D和S的電容CDS。


將前文的CGS,CDS和CGD對比datasheet中的圖表,察覺不能容易相應上,其對應關系下述:
1.Ciss輸入電容Cgs+Cgd
2.反方向傳輸電容Crss=Cgd
3.Coss輸出電容Cds+Cgd
匯總:MOS管控制電路的話,從電阻阻值考量的層面看:
1.一定要依據Cgs和Ton計算操縱電阻的阻值,否則很可能在開關周期內不能打開MOS管,造成工作出現異常。
2.吸收LC振動頻率,自然我們?cè)趌ayout時需用留意VGS的布線要很短,降低L的數據;
