商品名稱：濱松 5W脈沖氙燈模塊 L9455
商品型號：L9455
品牌：濱松光子
封裝規格：
商品類別：
二級分類：脈沖氙燈模塊
商品批號：
貨期：4個月
商品編號：
商品重量：0.001kg
庫存數量：100 個
單價：
輸入連接器（9 針 D-sub）連接
| 針數 | 信號 |
|---|---|
| 1 | +輸入電壓 （11 V 至 28 V） |
| 2 | +輸入電壓 （11 V 至 28 V） |
| 3 | +主放電電壓控制 （3.2 V 至 4.8 V） |
| 4 | 觸發輸入 RTN. |
| 5 | +觸發輸入 （5V 至 10V） |
| 6 | 輸入電壓 RTN. |
| 7 | 輸入電壓 RTN. |
| 8 | 主放電電壓控制 RTN。 |
| 9 | 無連接 |
備注：
這些產品的參考電壓（0 V）被稱為 RTN.，而不是 GND.。這是因為考慮外部噪聲對觸發信號的影響，建議將連接與 GND. 分開。
使用機箱或 M3 安裝螺釘孔進行 GND. 連接。
輸入連接器（9 針 D-sub）連接
| 針數 | 信號 |
|---|---|
| 1 | +輸入電壓 （11 V 至 28 V） |
| 2 | +輸入電壓 （11 V 至 28 V） |
| 3 | +主放電電壓控制 （3.2 V 至 4.8 V） |
| 4 | 觸發輸入 RTN. |
| 5 | +觸發輸入 （5V 至 10V） |
| 6 | 輸入電壓 RTN. |
| 7 | 輸入電壓 RTN. |
| 8 | 主放電電壓控制 RTN。 |
| 9 | 無連接 |
備注：
這些產品的參考電壓（0 V）被稱為 RTN.，而不是 GND.。這是因為考慮外部噪聲對觸發信號的影響，建議將連接與 GND. 分開。
使用機箱或 M3 安裝螺釘孔進行 GND. 連接。

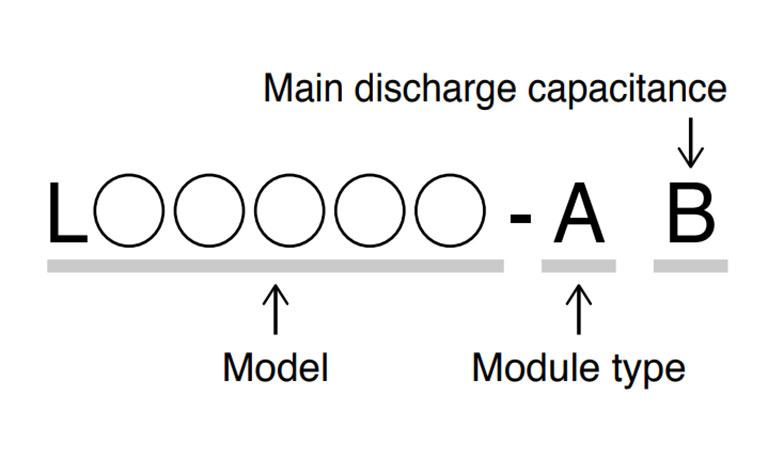

型號
| 類型編號 | 型號 | 電弧尺寸 |
|---|---|---|
| L9455 | 高穩定性型號 | 1.5 mm |
| L9456 | 3.0 mm |
A：模塊類型
| 后綴 | 類型 |
|---|---|
| 0 | 標準型 |
| 1 | SMA 光纖適配器型 |
備注：
L9456 僅提供標準型。
B：主放電電容
| 后綴 | 電容 |
|---|---|
| 1 | 0.22 μF |
| 2 | 0.11 μF |
型號
| 類型編號 | 型號 | 電弧尺寸 |
|---|---|---|
| L11316 | 高輸出型號 | 1.5 mm |
| L11317 | 3.0 mm |
A：模塊類型
| 后綴 | 類型 |
|---|---|
| 0 | 標準型 |
| 1 | SMA 光纖適配器型 |
備注：
L11317 僅提供標準型。
B：主放電電容
| 后綴 | 電容 |
|---|---|
| 1 | 0.2 μF |
備注：如果您對靜音型感興趣，請隨時與我們聯系。
| 參數 | 高穩定性型號 | 高輸出型號 | 單位 | |||
|---|---|---|---|---|---|---|
| L9455-01/-02/-11/-12 | L9456-01/-02 | L11316-01/-11 | L11317-01 | |||
| 電弧尺寸 | 1.5 | 3.0 | 1.5 | 3.0 | mm | |
| 窗材 | 紫外玻璃 | － | ||||

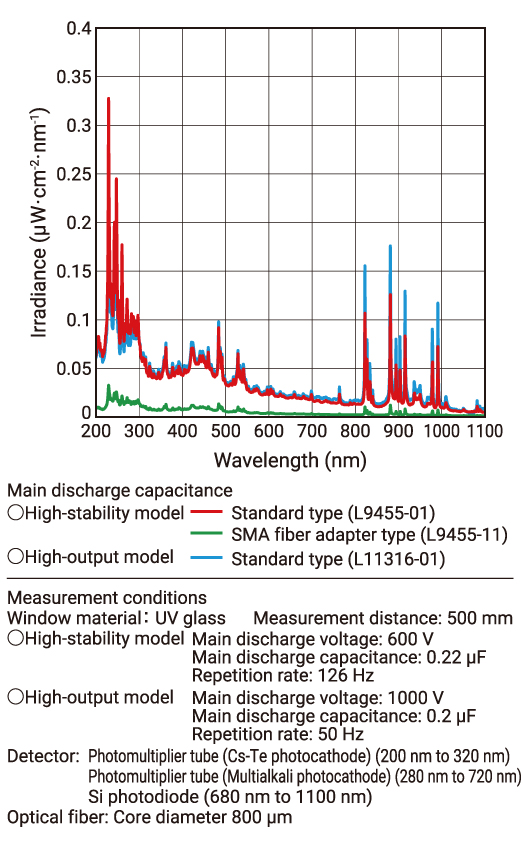

| 光譜分布 | 185 至 2500 | nm | ||||
| 主放電電壓可變范圍 | 內部 | 400 至 600 (*1) | 650 至 1000 (*1) | V | ||
| 外部 | 400 至 600 (*2) | 500 至 1000 (*3) | ||||
| 主放電電容 | 0.22 / 0.11 | 0.2 | μF | |||
| 最大光源輸入能量（每次閃光） | 參見操作條件示例 | mJ | ||||
| 最大重復頻率 | 參見操作條件示例 | Hz | ||||
| 最大平均光源輸入（連續） | 參見操作條件示例 | W | ||||
| 光輸出穩定性 (*4)(*5) | 典型值 | 0.4 | 0.3 | 0.9 | 0.4 | % CV |
| 2.8 | 1.7 | 4.8 | 2.3 | % p-p | ||
| 最大值 | 2.0 | 1.5 | 3.0 | 2.5 | % CV | |
| 5.0 | 5.0 | 8.0 | 4.0 | % p-p | ||

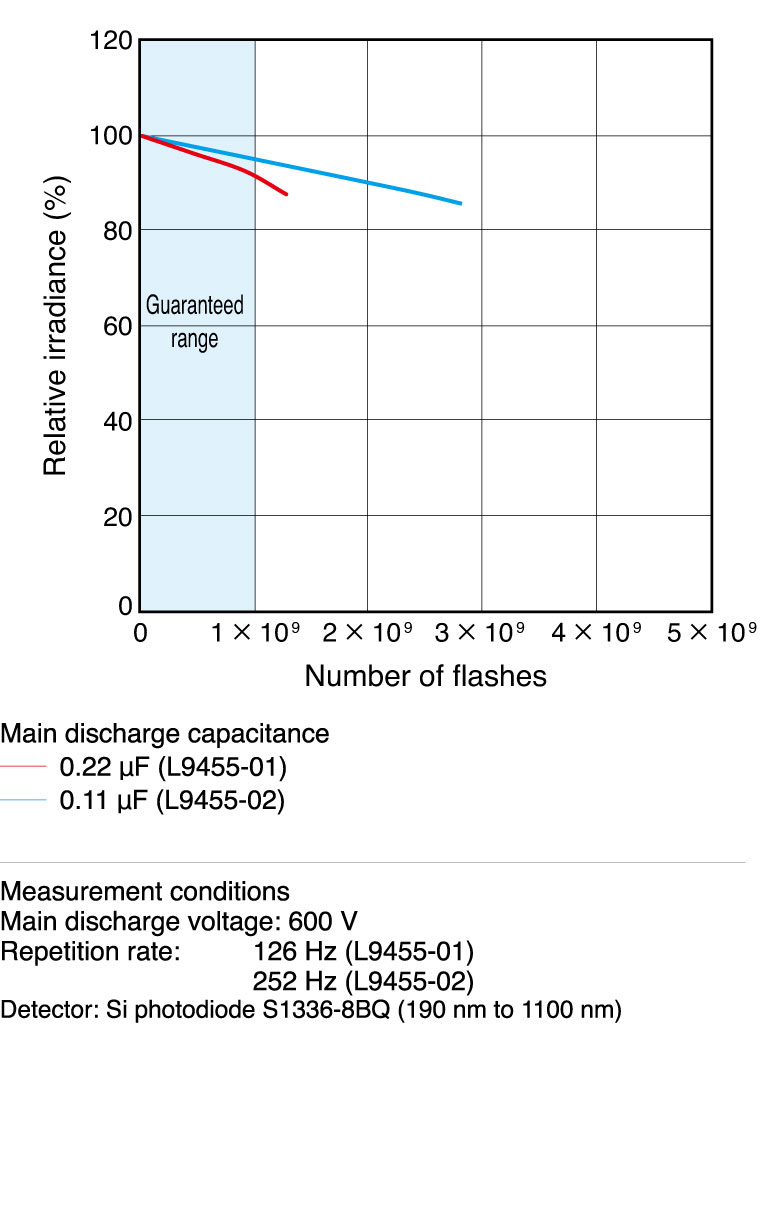

| 保證使用壽命 (*6) | 1 × 109 | 5 × 108 | 閃光次數 | |||
| 輸入電壓 | 11 至 28 | 21.6 至 26.4 | V | |||
| 輸入電流 | 1 | 0.75 | A | |||
| 突入電流 | 4 | 3 | A | |||
| 觸發信號 | 矩形波 5 V 至 10 V，脈波寬度 10 μs 或以上 (*7) | － | ||||
| 觸發輸入阻抗 | 330 | Ω | ||||
| 冷卻方式 | 不需要 (*8) | － | ||||
| 工作溫度范圍 | 0 至 +40 | ℃ | ||||
| 存儲溫度范圍 | -40 至 +90 | ℃ | ||||
| 操作濕度范圍 | 低于 85%（無冷凝） | － | ||||
| 存儲濕度范圍 | 低于 95%（無冷凝） | － | ||||
| 適用標準 | EMC 標準 | IEC/EN 61326-1 發射限值：CISPR 11 1 組 A 類 抗干擾要求：表 2 | － | |||
| 安全標準 | IEC/EN 62471 風險組 3 | |||||
| 環境標準 (RoHS) | IEC/EN 63000 | |||||
| 抗振動性 | 5 Hz 至 200 Hz，15 m/s2 | － | ||||
| 抗沖擊性 | 500 | m/s2 | ||||
備注：
*1：內部：可通過調節器調節
*2：外部：可調，電壓控制范圍：3.2 V 至 4.8 V
*3：外部：可調，電壓控制范圍：2.44 V 至 4.88 V
*4：光輸出穩定性（重復頻率為 10 Hz 或以上）
光輸出穩定性 (% CV) = 光輸出標準偏差/平均光輸出 × 100
光輸出穩定性 (% p-p) =（最大光輸出 – 最小光輸出）/平均光輸出 × 100
*5：在 5 W 工作條件下（[高穩定性型號] 主放電電壓：600 V，主放電電容：0.22 μF，重復頻率：126 Hz / [高輸出型號] 主放電電壓：1000 V，主放電電容：0.2 μF，重復頻率：50 Hz）
*6：使用濱松硅光電二極管 S1336-8BQ 測量。壽命是指在 5 W 條件下操作光源時，190 nm 至 1100 nm 的光輸出減少到初始輸出水平的 50%，或光輸出波動超過規定最大值的時間。
*7：僅外部觸發器，在上升沿同步
*8：如果操作期間外殼溫度超過 45 °C，則需要冷卻。
| 類型編號 | 主放電電容 (μF) | 主放電電壓 (V) | 最大光源輸入能量（每次閃光） (mJ) (*9) | 最大重復頻率 (Hz) (*10) | 最大平均光源輸入（連續） (W) (*11) |
|---|---|---|---|---|---|
| L9455-01/-11 L9456-01 | 0.22 | 400 | 17.6 | 284 | 5.0 |
| 500 | 27.5 | 182 | 5.0 | ||
| 600 | 39.6 | 126 | 5.0 | ||
| L9455-02/-12 L9456-02 | 0.11 | 400 | 8.8 | 530 | 4.7 |
| 500 | 13.8 | 362 | 5.0 | ||
| 600 | 19.8 | 252 | 5.0 | ||
| L11316-01/-11 L11317-01 | 0.2 | 500 | 25.0 | 200 | 5.0 |
| 700 | 49.0 | 102 | 5.0 | ||
| 1000 | 100.0 | 50 | 5.0 |
備注：
*9：光源輸入能量（每次閃光）(J)
E ＝ 1/2 × Cm × Vm2 Cm：主放電電容 (F)，Vm：主放電電壓 (V)
*10：為確保高度穩定的操作，建議重復頻率為 10 Hz 或以上。
*11：平均光源輸入（連續）(W)
P = E × f E ：光源輸入能量（每次閃光）(J), f ：重復頻率 (Hz)
